一、概述

传染性疾病由于其传播能力强，在人员的流动性较大的口岸、会场等区域，一旦无法控制源头，将带来大面积的扩散和传染，对治疗和控制的难度大大增加，如2003年的SARS，2009年的H1N1，2014年的埃博拉，以及当前的2019新型冠状病毒（2019-nCoV）等传染病都有过较长的爆发期，世界卫生组织对于全球性的传染性疾病的防控工作都非常重视。

传染性疾病在发病时，一般伴随着人体发热的现象，红外热像技术在疾病防控领域的应用，主要是通过人体发出的红外辐射，测量人体体温，通过体温的监测，来及时发现患有传染性疾病的人群，及时对疑似病患进行的深度检查，避免疾病的传播。同时，由于红外热像仪可以同时观察到场景中多人的体温，因此对于体温检测的工作效率要远远大于普通体温测量设备。

通道式温度检测门是一种精确、便利的测试人体体温的检测设备。当人从安检通道走过时，如果人的身体温度超过事先设定的温度， 系统就会自动报警。如果体温正常，则显示正常体温值，并将体温实时显示在屏幕上。本产品使用方便、简单，可以被安装在银行、学校、幼儿园、车站机场、地铁出入口、商场超市、工矿企业，各类展会等人流量大的公共场所。而且移动方便灵活，精确度高，使得它不仅对感染病毒导致体温升高人士作出检测报警，同时也被用来作为快速的体温测量设备。

二、产品特点

1. 准确检测位:能精确定位被探测物，直观显示目标物的温度。

2. 微处理器技术:由微电脑电路控制，扫描速率可精密控制。通过控制面板根据需要进行程序设置，确保灵敏度的设置具备灵活性，可靠性、稳定性。

3. 复合电路设计:热电偶红外线装置，快速感应，微处理器自动识别，可降低误报。

4. 数字脉冲技术:具有数字信号处理过滤系统，有极佳的抗电磁干扰能力。

5. 密码保护设置:只要输入正确的密码，才能改变程序和灵敏度以及其他参数设置。密码为三位数，可由用户自行设定。

6. 模块化设计:采用模块化设计，安装方便，故障易于排除。

7. 强抗击工艺制作:在无人通过的状态下有较强的耐冲撞和碰击能力，待机正常工作运

三、 技术参数

1. 检测距离：0.1-0.15 米

2. 测温范围：30℃～50℃ 最小分辨率：0.1℃。

3. 测温精度：测量值的±3%或±1.5℃，取大值

4. 重复精度：测量值的±1.5%或±1.5℃，

5. 响应时间：500 ms

6. 测量时间：≤1.5-2.5秒

7. 探头数量：1个 (单路通道款P-CW-S)

8. 探头数量：3个 (多路通道款P-CW-M)

9. 电    源：AC220V

10. 整机功率：≤20W

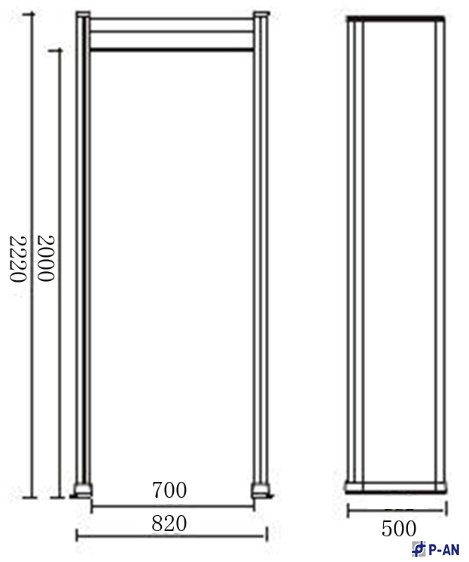

11. 外型尺寸：2200mm（高）800mm（宽）500mm（深）

12. 通道尺寸：2000mm（高）700mm（宽）500mm（深）

13. 整机重量：约 60kg

14. 工作环境：-10℃—+35℃

四、安装指南

1．拆主机箱和探测门板包装。

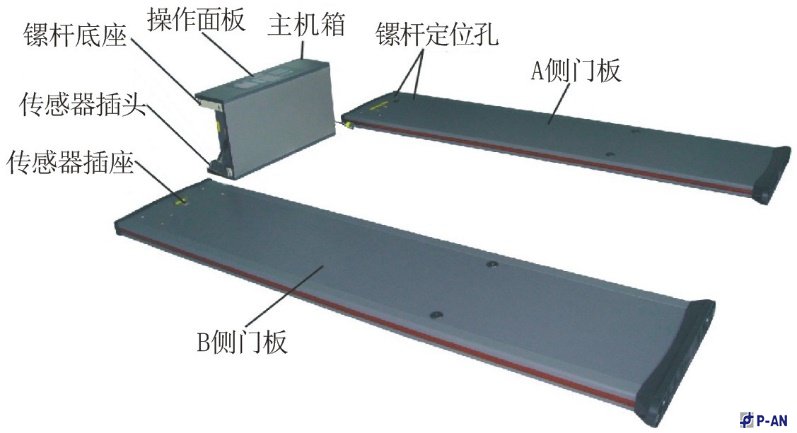

2．将主机箱和左右探测门板（如图）摆放，主机箱面板朝上，配件袋放置旁边。

3．左右探测门柱垂直主机箱贴紧，用八个固定螺丝连接，用内六角拧紧。

4．将门板的传感器插头线与主机上的控制器对应接线编号相对应连接。

5．最后将外接电源线插头与主机箱后面的电源插座相连接，通电工作。

五、使用方法

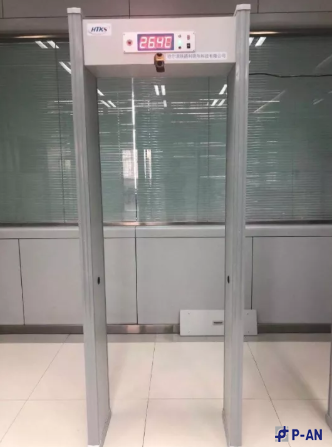

1 接通电源，设备启动，进入检测状态，这是看到温度显示低温，如下图26.4摄氏度；

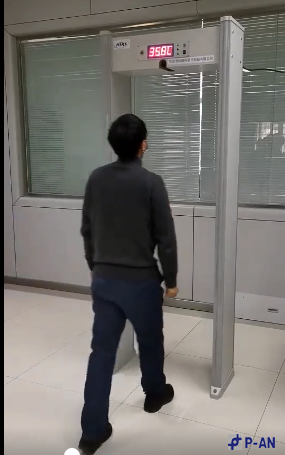

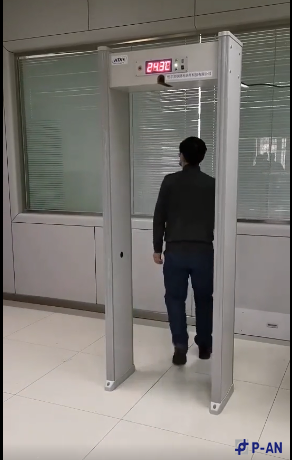

2 待测人员将额头对准右侧板的体温感应区1到2秒，距离10到15CM，可以看到温度显示随之变化，如下图。（对于多路通道式的，客户可根据身高选择一路进行测量即可）

3 人员通过后的一段延时，温度数据恢复待测状态，可以进行下一待测人员的测量。

六、注意事项

1． 本温度检测门只适合于室内使用，不能在露天安装，。

2．温度检测跟多种因素有关，检测结果只供检测人员参考，不做最终检测标准，此温度检测门只做检测工具，对检测误差所带来的影响不负任何责任。

3.探头不得安装在高温、潮湿的环境中，平稳地安装在平整、无震动的地面上。

4．安装前必需分清左右探头（门板）并且感应器引线插头插到相应标识的位置。

5.温度检测门开机后自检1分钟才能达到最佳检测效果。

6．被检物品通过检测时应严格遵守设定好的待机或报警时间(1秒以上)，逐个通过，不要拥挤在安检门周围干扰红外温度感应区。

7.检测过程中不得敲打或碰撞设备，以免引起温度检测安检门误报，甚至损坏。

8．如有污尘时，用布蘸点水或酒精轻轻进行擦洗，不能直接用水或其他化学溶剂冲洗。

9.安装温度检测门时，应当远温度高物品至少100cm，无风吹的地方，风大的位置不能安装。

10.地板应当平整和坚固，以免温度检测安检门安放之后，晃动引起检测不准确，从而造成不必要的误报警。

11．机内有高压，非专业人员不得擅自开启，杜绝其他人为意外发生。

12.每台温度检测门附有保修单，在保修期内凭保修单免费维修。

七、免责声明

1．本说明书编制过程中已力求内容的准确和完善，但不能保证本说明书没有任何遗漏或解释上的失误。

2．本公司保留不需要声明即可对本产品软件及硬件的修改权利。

3．本公司保留该说明书的最终解释权。

4．温度检测跟多种因素有关，检测结果只供检测人员参考，不做最终检测标准，此温度检测门只做检测工具，对检测误差所带来的影响不负任何责任。

八、订货信息

品号品名规格/型号含税订货价（元）交货周期

03110661单路通道式测温门P-CW-S

03110662多路通道式测温门P-CW-M

03110663多路双通道式测温门P-CW-D

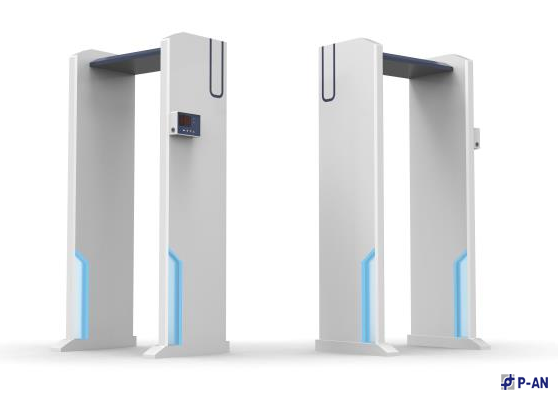

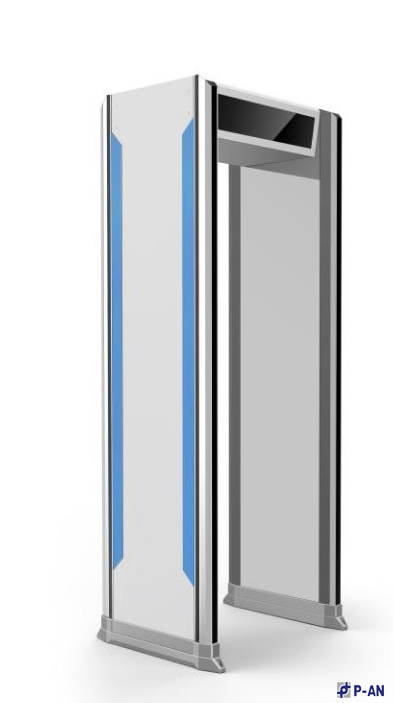

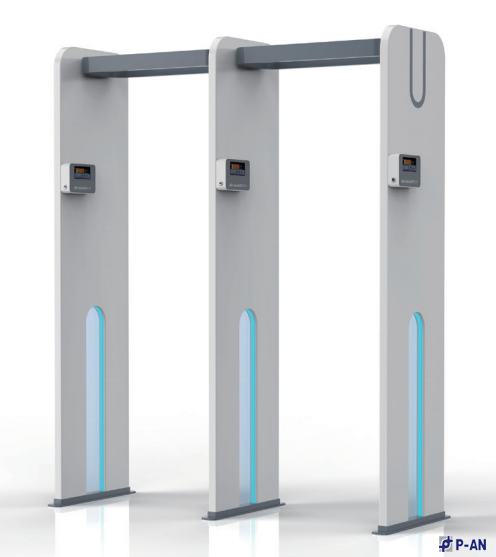

接收相关定制产品，如下图：
